Привет! Я поставщик винтовых конвейеров, и меня часто спрашивают о том, как рассчитать емкость этих изящных машин. Это важный аспект, будь то пищевая промышленность, сельское хозяйство или любую другую область, которая должна эффективно перемещать массовые материалы. Итак, давайте погрузимся прямо и сломаем процесс.
Понимание оснований винтового конвейера

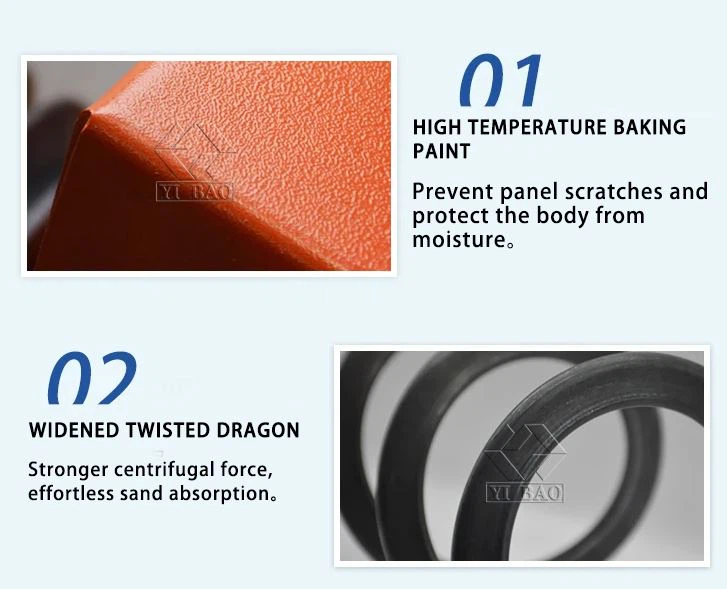

Прежде чем мы начнем вычислять емкость, важно знать, что такое винтовой конвейер и как он работает. Винт -конвейер - это простое, но эффективное устройство, которое использует вращающееся спиральное винтовое лезвие, называемое шнеком, для перемещения материалов вдоль впадины или трубки. Они используются для всех видов вещей, от транспортировки зерна на ферме до перемещения соли на химическом заводе. Если вы особо заинтересованы вСоляный винтовой конвейер, мы вас покрыли.
Факторы, влияющие на емкость винтного конвейера
Емкость винтного конвейера - это не только его размер. Есть несколько факторов, которые вступают в игру:
- Диаметр винта: Чем больше диаметр винта, тем больше материала он может перемещаться. Это как большая труба может нести больше воды.
- Винт: Это расстояние между резьбами винта. Большой шаг означает, что винт может перемещать больше материала за один поворот.
- Винт скорость: Чем быстрее вращается винт, тем больше материала он может перемещаться на единицу времени. Но есть предел, так же слишком высокая скорость может привести к тому, что материал проливает или повредит конвейеру.
- Материальные характеристики: Различные материалы имеют разные плотности, простых веществ и размеров частиц. Например, тонкие порошки могут течь иначе, чем крупные зерна.
Формула для расчета емкости
Основная формула для расчета способности винтового конвейера:
[C = \ frac {\ pi} {4} \ times d^2 \ times s \ times n \ times \ eta \ times \ rho]
Где:
- (C) - это способность в кубических метрах в час ((M^3/H))
- (D) - это диаметр винта в метрах ((м))
- (S) - винт в метрах ((м))
- (N) - это скорость винта в революциях в минуту (об / мин)
- (\ ETA) является коэффициентом загрузки, который зависит от материала и типа конвейера
- (\ rho) - объемная плотность материала в килограммах на кубический метр ((кг/м^3))
Давайте разбим каждую часть формулы:
Диаметр винта ((D))
Диаметр винта является ключевым фактором при определении емкости. Больший диаметр означает большую площадь поперечного сечения для материала для протекания. Например, если у вас есть винт с диаметром 0,5 метра, вы бы использовали (d = 0,5) в формуле.
Винтовой шаг ((ы))
Шаг - это расстояние между двумя последовательными резьбами винта. Это влияет на то, сколько материала винт может перемещаться при одном вращении. Общий шаг для многих винтовых конвейеров равен диаметру винта, но он может варьироваться в зависимости от применения.
Скорость винта ((n))
Скорость, с которой вращается винт, измеряется в революциях в минуту (об / мин). Вам нужно найти оптимальную скорость для вашего приложения. Слишком медленно, и конвейер не будет перемещать достаточно материала. Слишком быстро, и вы можете столкнуться с такими проблемами, как разлив материала или чрезмерный износ.
Коэффициент загрузки ((\ ETA))
Коэффициент загрузки учитывает, насколько полный винт. Это зависит от передачи материала и типа конвейера. Для свободных материалов коэффициент загрузки может составлять около 0,4 - 0,6, в то время как для материалов, которые не текут так легко, он может быть ниже.
Объемная плотность ((\ roh))
Основная плотность материала - масса на единицу объема. Обычно вы можете найти эту информацию на листах данных материалов или проведя собственные тесты. Например, объемная плотность пшеницы составляет около 750 (кг/м^3).
Пример расчета
Допустим, у нас есть винтовой конвейер со следующими параметрами:
- Диаметр винта ((D)) = 0,3 метра
- Винтный шаг ((s)) = 0,3 метра
- Скорость винта ((n)) = 60 об / мин
- Коэффициент загрузки ((\ ETA)) = 0,5
- Навальная плотность материала ((\ rho)) = 800 (кг/м^3)
Сначала мы рассчитываем площадь поперечного сечения винта:
[A = \ frac {\ pi} {4} \ times d^2 = \ frac {\ pi} {4} \ times (0,3)^2 \ abx 0,0707 M^2]
Затем мы рассчитываем объем материала, перемещенного в минуту:
[V_ {min} = a \ times s \ times n \ times \ eta = 0,0707 \ times 0,3 \ times 60 \ time 0,5 \ ast. 0,636 M^3/min]
Чтобы преобразовать это в кубические метры в час, мы умножаем на 60:
[V_ {h} = v_ {min} \ times 60 = 0,636 \ times 60 = 38,16 M^3/h]
Наконец, мы рассчитываем массовый расход:
[M = v_ {h} \ times \ rho = 38,16 \ times 800 = 30528 кг/ч]
Таким образом, емкость этого винтового конвейера составляет приблизительно 38,16 (м^3/ч) или 30528 кг/ч.
Другие соображения
При расчете способности винтового конвейера есть еще несколько вещей, которые нужно помнить:
- Уклон наклона: Если конвейер склонен, емкость будет уменьшена. Вам нужно будет настроить коэффициент загрузки и скорость соответственно.
- Материал поток: Некоторые материалы могут потребовать специальных винтовых конструкций или дополнительных функций, чтобы обеспечить плавный поток.
- Длина конвейера: Более длинные конвейеры могут потребовать большей мощности, а также могут повлиять на способность из -за трения и других факторов.
Почему выбирают наши винтовые конвейеры

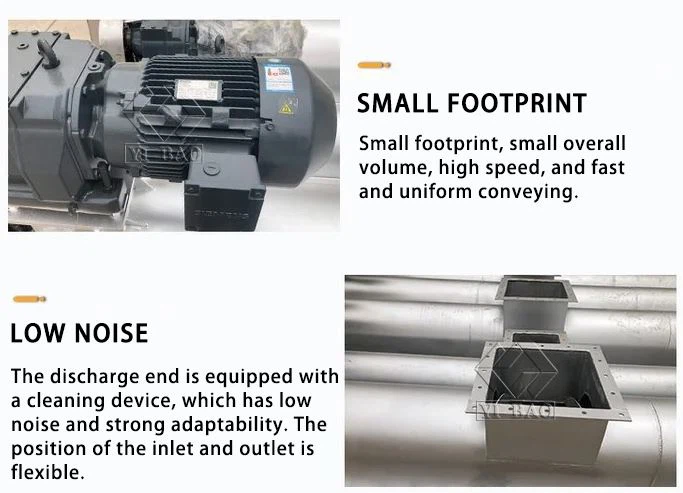

КакПроизводитель винтового конвейераУ нас есть многолетний опыт разработки и создания высококачественных винтовых конвейеров. НашВинт -конвейерная системапостроен до длительного времени и может обрабатывать широкий спектр материалов. Независимо от того, нужен ли вам небольшой конвейер для лаборатории или большой системы для промышленного завода, у нас есть решение для вас.
Поговорим!
Если вы находитесь на рынке для винтового конвейера или нуждаетесь в помощи в расчете возможности для вашего конкретного применения, не стесняйтесь протянуть руку. Мы здесь, чтобы ответить на ваши вопросы и предоставить вам лучшее решение для ваших нужд. Просто бросьте нам линию, и мы вернемся к вам как можно скорее.
Ссылки
- «Обработка с массовой твердыми веществами: введение», J. Geldart, 1986
- «Справочник по конвейеру винтовых конвейеров», Общество стандартизации производителя Америки, 2008
